Gauge
Visualisiert einen number-Datenpunkt als Tachonadel auf einem 180°-Kreisbogen. Mit Farbzonen, bis zu drei Zeigern und optionaler Wert-Transformation.
Datenpunkt
| Feld | Pflicht | Typ | |
|---|---|---|---|
datapoint | ja | number | Hauptwert, Zeiger 1 |
minDatapoint / maxDatapoint | nein | number | liefern Skala-Min/-Max statt der festen Werte |
pointer2Datapoint / pointer3Datapoint | nein | number | zusätzliche Zeiger 2 / 3 |
Layouts

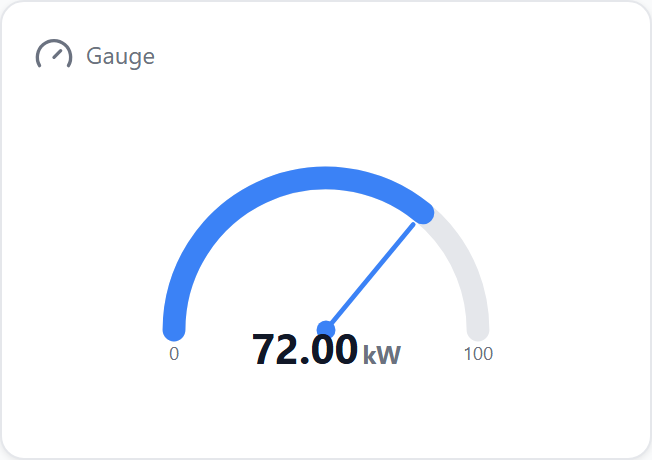

Nur ein Layout — Titel/Icon oben, darunter der Bogen mit Nadel und Wert; zusätzliche Zeiger erscheinen als farbige Badges darunter.
Einstellungen

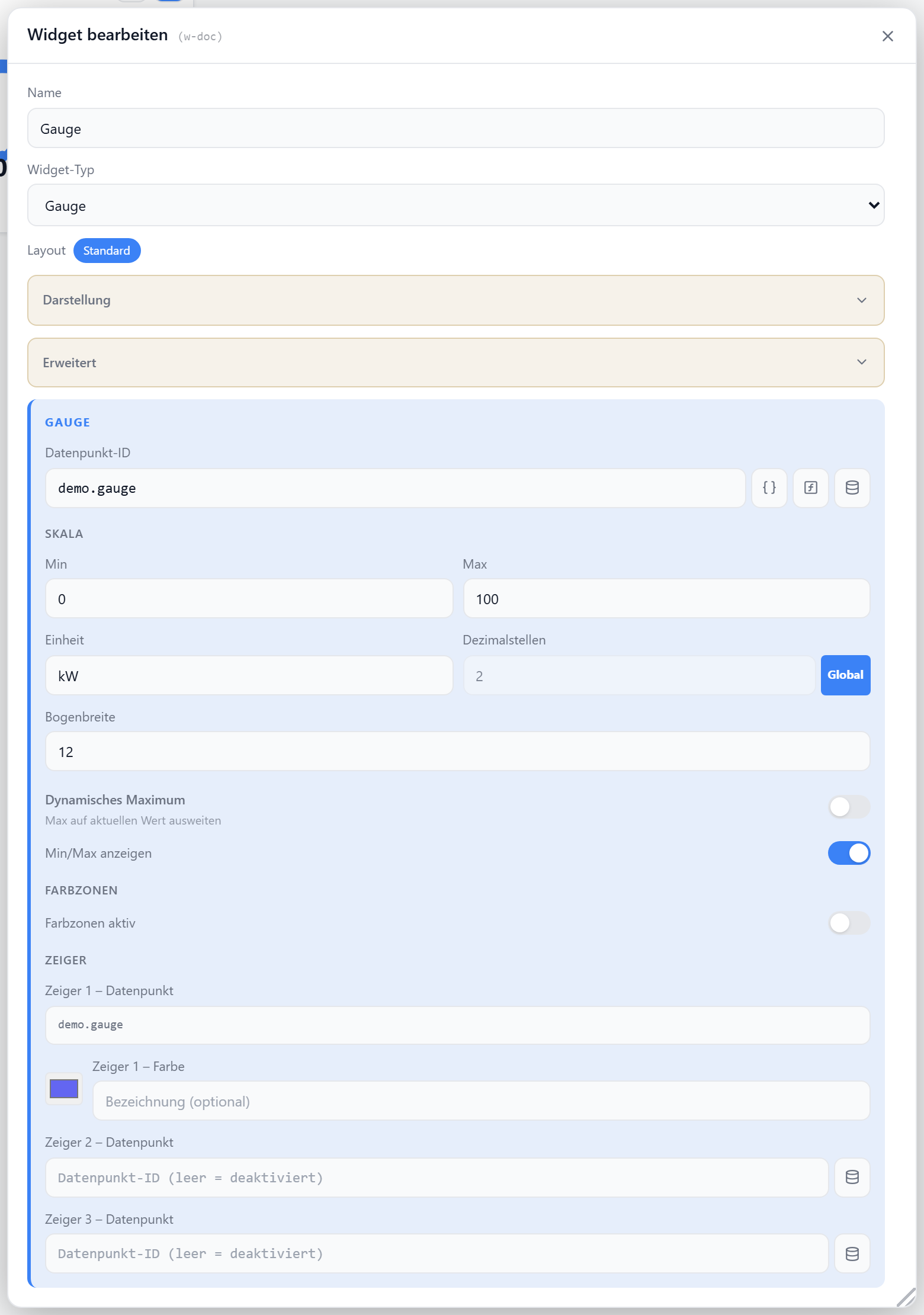

Alle Optionen werden im Editor unter Widget bearbeiten gesetzt.
Anzeige
| Option | Standard | |
|---|---|---|
showTitle | true | Titel anzeigen |
showIcon | true | Icon anzeigen |
icon | Gauge | Lucide-Icon |
iconSize | 20 | px |
titleAlign | left | left · center · right |
showMinMax | true | Min/Max-Labels an den Bogenenden |
showValue | true | Wert als große Zahl im Bogen |
showValueBadge | false | Wert zusätzlich als Badge unter dem Bogen, in der Farbe der aktiven Zone — wie die Badges der Zeiger 2/3 |
Skala
| Option | Standard | |
|---|---|---|
minValue | 0 | Skala-Minimum |
maxValue | 100 | Skala-Maximum |
minDatapoint / maxDatapoint | — | Datenpunkt statt fester Zahl; gewinnt über minValue/maxValue |
dynamicMax | false | Maximum wächst mit, wenn der Wert es übersteigt |
unit | — | Einheit hinter dem Wert |
decimals | globale Vorgabe | Nachkommastellen |
strokeWidth | 12 | Dicke des Bogens (px) |
valueFontSize | 22 | Schriftgröße des Werts; die Einheit skaliert mit |
Wert-Transformation
Bildet nur den Live-Wert in den Anzeigeraum ab; minValue/maxValue und Zonen bleiben in Anzeige-Einheiten.
| Option | Standard | |
|---|---|---|
valueFactor | 1 | Multiplikator |
valueOffset | 0 | Summand |
Farbzonen
Färbt Bogen und Nadel abhängig vom Wert; ohne Zonen zeigt der Bogen eine gefüllte Fortschrittsspur.
| Option | Standard | |
|---|---|---|
colorZones | false | Zonen-Einfärbung aktivieren |
zones | — | Liste aus { max, color } |
zone1Max / zone1Color | 33 % der Spanne · #10b981 | Fallback Zone 1 |
zone2Max / zone2Color | 66 % der Spanne · #f59e0b | Fallback Zone 2 |
zone3Color | #ef4444 | Fallback Zone 3 (bis Maximum) |
Zeiger
Jeder Zeiger kann bei aktiven Farbzonen die Farbe der Zone übernehmen, in die sein eigener Wert fällt (pointer<N>ZoneColor); Nadel und Badge folgen derselben Farbe. Ist die Option aus, gilt die feste Farbe.
| Option | Standard | |
|---|---|---|
pointer1Color | --accent | Farbe Zeiger 1 |
pointer1ZoneColor | true | Zeiger 1 folgt der Farbzone |
pointer1Label | — | Badge-Text Zeiger 1 (nur sichtbar mit showValueBadge) |
pointer2Color | #f97316 | Farbe Zeiger 2 |
pointer2ZoneColor | false | Zeiger 2 folgt der Farbzone |
pointer2Label | — | Badge-Text Zeiger 2 |
pointer3Color | #8b5cf6 | Farbe Zeiger 3 |
pointer3ZoneColor | false | Zeiger 3 folgt der Farbzone |
pointer3Label | — | Badge-Text Zeiger 3 |
